當前位置: ALC施工方案
2017-08-02
工方案目錄
一、 工程概況
二、 施工前材料的準備工作
三、 施工工藝方法與流程
四、 質量保證措施
五、 其他工種注意事項
六、 安全施工
七、 其他
一、工程概況：
本工程為*****酒店歐式步行街24#、25#樓，地下一層為連體人
防、車庫，地上一層為網點，網點上為3-4層公寓帶閣樓。
（１）該工程建筑面積：24#樓：4320.6m2、25#樓 ：3792.3m2。
（２）主要結構形式：鋼筋混凝土框架結構，抗震設防烈度：六度。
（３）本工程結構安全等級為二級，設計使用年限為50年。
（4）本工程內墻采用100厚加氣混凝土墻板，一層網點衛生間隔墻采用120
厚
二、施工準備：

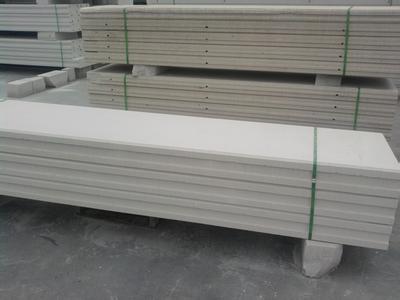

1材料準備：蒸壓輕質加氣混凝土板依照圖紙及現場實際尺寸測量，進行排版計算。然后安排生產，到現場對號入座安裝。材料進場碼放位置及施工道路應平整，通暢。堆放時距板兩端1/5外用墊木或加氣磚墊平，每垛不能超過2米 。板材含水率不能超過15％。
2 內墻板安裝方式：采用橫向和豎向排板兩種安裝方式。
橫裝板：門窗口采用橫裝板，板兩端采用梯形鋼插板連接固定。
豎裝板：墻體采用豎裝，上端節點采用U型鋼卡固定，下端木楔固定（下
楔上頂擠漿法），干硬性沙漿或豆石混凝土填實。
3附材：水泥.中砂.粘結石膏.U型鋼卡.管板.梯形鋼插板。所有鐵件都做防銹
處理或鍍鋅件。
4.工具準備：.板材垂直水平運輸工具.吊裝帶.安裝工具：切割據.射釘槍.撬杠.
線垂.墨斗.鋁合金靠尺.卷尺.馬凳。
5.施工前準備：結構已驗收，控制線.50線已彈好。
三.操作工藝：
1.工藝流程：
2.操作工藝：
2.1結構墻面.地面.頂面清理干凈：清理隔墻板與頂面.地面墻面的結合部，將
浮灰.沙.土.酥皮等物清除干凈，凡凸出墻面的砂漿.混凝土塊等必須剔除并掃凈，結合部盡力找平。
2.2放線：在地面.墻面及頂面根據設計位置，彈好隔墻水平雙面邊線及門窗
洞口線。彈出立面垂直線，彈出頂面連接線，并按板寬分檔 。外墻要先檢查墻面垂直，找出窗口位置，按控制線及圖紙找出定位線拉鐵絲。要先檢查墻柱是否在同一條直線上，經總包方同意后，在確定安裝位置。
2.3配板：修板：板的長度應按樓層結構凈高尺寸減去20～40㎜。計算并
測量門窗洞口上部及窗口下部的隔墻板尺寸。當板的寬度與隔墻的長度不相適應時，應將部分隔墻板預先拼接成合適的寬度放置在陰角處。有缺陷的板應修補。
2.4安裝U型卡：按設計要求用U型卡子固定條板的頂端。在兩塊條板頂端
拼縫之間用射釘槍將U型卡子固定在結構梁和板上。且每塊板不少于兩
點。
2.5配置粘結劑：粘結劑要隨配隨用。配置的粘結劑應在30min內用完。
2.6安裝墻板：
安裝前先作排版平面圖，并列出板就位順序，盡量減少和避免在隔墻的
垂直方向嵌入數量，以保證拼縫的粘結質量。板材安裝時要挑薄厚一致的條板。
1.安裝無槽口隔墻板前，應在已就位的隔墻板側面涂抹粘結劑。涂抹量一
扳縫擠出粘結劑為宜?？p寬原則上不得大于4㎜,特殊情況下板縫大
者必須粘結滿縫。
2.墻板與柱墻的連接也可采用粘結劑連接，要求接縫處粘結劑均勻飽滿。
3.墻板安裝一般采用豎裝板（門窗口過粱板除外）內外墻板安裝順序應從
與墻的結合處開始，依次順序安裝。板測清刷浮灰，在墻面.板的側面
（相拼合面）澆水濕潤后滿刮粘結劑呈泥鰍背狀，將板立起，一個人在
一側推擠，另一個人在板下端用撬棍撬起板底端，將板頂起上下運動，直至板與板擠緊，粘結面膠粘劑飽滿外冒為止?？p控制在3－5㎜之內。個別情況不能超過20㎜，但必須用粘結劑捻實。板上端安裝前先抹粘結劑，把粘結劑擠出漿后刮平。用2m靠尺基及塞尺測量墻面的平整度，用2m托線板檢查板的垂直度，檢查條板是否對準預先在頂面和地面上彈好的定位線，無誤后，用木楔自底端擠緊頂實，但不得過緊，然后撤出撬棍。每安完一塊板后，即在板縫上下1/3高度位置按30°釘入梯形鋼插板。在墻拐角處或T型頭處沿墻高度距板底和板頂600－700釘入200㎜長￠6鋼筋，在墻體粘縫沒有產生一定強度前，嚴禁碰撞振動，以免板縫錯動開裂。梯形鋼插板及轉角鋼筋釘入后外部要刷防銹漆作防銹處理。若木楔不撤出，木楔要做防腐處理。
門口上部過梁板應最后安放，安放時先在門洞兩側條板上切鋸出110㎜寬的搭肩口（搭肩口不少于100㎜），然后量出過粱板的實際尺寸（其寬度比實際窄20㎜）。安放時用兩只小木楔楔在拼縫中做臨時固定，在垂直縫中打入梯形鋼插板二只，而后撤出木楔用粘結劑勾捻密實。門口兩側盡可能安裝整板。有缺棱掉角要及時粘結石膏進行修補，修補前先澆水濕潤。 粘結完畢的墻體，應用1：2.5干硬性水泥砂漿將板下端堵嚴，3天后撤去板下木楔，并用同等強度的干硬砂漿塞實。
四、質量保證措施及驗收標準：
1.嚴格執行“三檢”制度，即自檢，互檢，專檢。嚴格按“標準.規范”驗
收，做好檢驗記錄，填表報驗不合標準的堅決整改。
2.配足必要的施工機械，大小切割機.電焊機.沖擊鉆.平車和臺車及其他專用設備。
3.認真貫徹“百年大計，質量第一”的方針，切實做到精心組織，文明施工，
要貫徹“誰施工誰負責”的原則。搞好人員組織，配備足量施工人員，
合理分組，明確分工和職責，獎罰分明。
4.認真熟悉圖紙熟悉現場，搞好二級技術交底。
5.認真做好ALC板材進場報驗，有損壞的按規定進行修補或剔除。按規定堆放。
6.嚴格按照圖紙施工，嚴格執行有關“規程”，嚴格按“標準圖籍”.設計圖
紙及施工方案施工，禁止隨意變更和違規操作，工程變更按規定程序辦
理。
7.做好后期養護和成品保護，及時清理施工現場。
五、其他工種注意事項：
1.電工板上開槽：待隔墻達到整體強度后，方可進行鉆孔.開槽工作。在ALC
板上開槽時，應沿板的縱向切槽，深度不大于1/3板厚。當必須沿板的
橫向切槽時，槽寬不大于30㎜，槽深度不大于1/3板厚。管線安裝后，
要用聚合物水泥砂漿把線槽補平，不能一次補平，補前先澆水濕潤。管
道工開洞可用云石機根據需要劃線操作。
2.在做粉刷刮膩子前，板縫.陰陽角縫以及和梁柱交接處應先清理浮灰，刷
一遍801膠后，再應用石膏膩子粘貼4.0×4.0的方孔玻璃纖維耐堿網格
布，寬100㎜，陰陽角200㎜寬。（或者滿掛網格布）
3.墻面抹灰和刮膩子前，應清理浮灰再刷一道801膠方可進行下一道工序。
衛生間要做防水，做防水前應先抹一遍聚合物水泥砂漿。內墻面若抹灰
最好選用粉刷石膏。做抹灰提前應先澆水濕潤。刮膩子先用石膏找平。
刮膩子前不要澆水，應先刷一道801膠。
4.墻上掛輕物時可用尼龍脹拴，掛重物時，要用對穿螺栓固定。門窗框固定
可用尼龍帳栓自攻釘施工操作。
5.門窗口寬度超出1200㎜，板側面要用―80×8扁鋼加固。加固辦法用Φ8
自攻螺釘固定，自攻螺釘間距300㎜，角部用電焊焊接。
六、安全施工：
1.堅決貫徹執行國家“建筑安裝安全技術操作規程”和“建筑安全技術管理
條例”。實行項目安全責任制。
2.加強安全教育，樹立安全第一思想，人人熟悉安全操作規程。
3.進入工地必須安全帽，并系好帶。不能穿拖鞋。臨墻施工要配帶好安全帶
方可施工。嚴禁冒險作業，保證高空作業安全。
4.機械設備不能帶病作業，上班前要檢查機械是否運轉。經常檢查配電箱.
電焊機.切割機等電氣設備及線路，禁止使用破損電線。禁止亂拉接線，
防止設備損壞傷人和漏電傷人。
5.嚴禁酒后作業，嚴禁施工中打鬧玩笑，嚴禁拋丟工具材料。
6.建筑垃圾要及時清理。要持施工現場文明干凈。施工現場不能隨地大小便。
7.工人進場要進行安全教育，并簽安全協議書。并設置專門安全員負責安全工作。
七、其他；
1.遵守總包方，施工現場各種規章制度及條例。
2.服從建設單位，監理監督指導。
